스틸 그레이팅의 참조 표준

국가	스틸 그레이팅 표준	아연 도금 표준
중국	YB/T4001-1998, YB/T4001-2007	GB/T 13912
미국	ANSI/NAAMM-MBG531	ASTM A123-89
영국	학사4592-2006	학사 729
호주	그대로1657-1992	그대로/NZS 4680, AS1650

스틸 그레이팅의 재료 및 표면 처리

자료: 온화한 강철, 스테인리스

표면 처리: 흑색/무처리(U), 용융아연도금(G), 도장(P)

강철 격자의 구성 요소

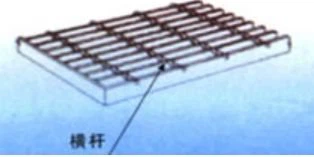

베어링 바:대들보의 바닥에서 두 끝이 끝나는 강철 격자의 주요 재료인 고르게 회전하는 평강.	가로장:그 위에 용접하여 베어링 바를 고정하기 위해 사각형 섹션이 있는 비틀린 강철 바

포장 시트:그레이팅의 가장자리를 밀봉하기 위해 베어링 바의 끝과 함께 용접된 강판.	길이(경간):베어링 바의 평행 방향에 따른 최대 측정,

너비:크로스 바의 평행 방향에 따른 측정	펀치 치아:안티 립 용량을 강화하기 위해 베어링 바에 펀칭 된 반원형 덴트

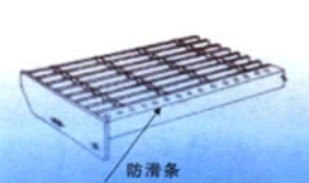

미끄럼 방지 바:미끄러짐을 방지하기 위해 전면 가장자리에 고정된 거친 막대	발판:그레이팅 가장자리에 용접된 평강, 상단이 그레이팅의 펜스보다 높습니다.

할로우 및 갭:튜브 또는 장비를 교차시키거나 장애물을 피하기 위해 격자에서 절단된 부품	순면적:중공 및 틈이 없는 격자의 실제 면적

전체 면적:모든 중공 및 틈을 포함하여 격자의 대부분의 치수에 따라 계산된 면적

강철 격자의 상징

강철 격자의 분류


F타입 베어링 바: 플랫 바	S타입 베어링 바: 톱니 모양의 바

나는 유형 베어링 바: I 빔	SI 유형 베어링 바: 톱니 모양의 I 빔

강철 격자판의 차원

크로스 바 피치: 24-200mm

베어링 바 피치: 15-90mm

베어링 바 크기: 두께 3-8mm, 높이 20-150mm

복합 강철 격자

복합 강철 격자는 밀봉된 표면의 체크 무늬 판과 특정 스패닝 기능을 가진 강철 격자로 구성됩니다. 복합 강철 격자는 모든 유형의 강철 격자와 두께가 다른 체크 무늬 판으로 구성됩니다. G323/40/100, G253/30/100 또는 G323/60/100의 격자판은 일반적으로 지지판으로 사용되며 3mm 두께의 체크 무늬 판이 상판으로 사용되며 4mm, 5mm 또는 6mm 두께의 판은 또한 고객의 요구 사항에 따라 사용됩니다.

image018_

강철 격자 천장

강철 격자판으로 설계 및 생산되는 강철 격자 천장은 구조가 가볍지만 강도가 높기 때문에 사람들이 걸어 다닐 수 있습니다. 용융 아연 도금, 부식 방지 및 내구성이 있으며 페인트가 필요없는 유지 보수입니다. 담배제조업, 산업플랜트, 대형체육관, 전시장, 쇼핑몰, 역, 마당, 공항 등에 널리 사용됩니다.

image020_

스틸 그레이팅 계단 트레드

스틸 그레이팅 계단 트레드의 종류

최대 강철 격자 계단 보행의 길이

Steel Grating Tread 폭 권장

스틸 그레이팅 커버

강철 격자판은 도랑, 파이프라인 참호, 지하 수로, 환기 샤프트 맨홀, 보도, 차도, 안마당 또는 건물의 검사 우물 등의 덮개로 사용할 수 있습니다. 스틸 그레이팅 도랑 커버는 일반적으로 고정 프레임과 이동식 스틸 그레이팅 커버를 포함하며 필요한 경우 조임 장치 및 도난 방지 장치가 제공될 수 있습니다.


도랑 덮개	맨홀 뚜껑	지하 채널

주문을 받아서 만들어진 강철 격자판
