부르동관 압력계의 적용

상수도

화학 처리 공장

농업용 관개

자동차

선박

항공우주

공조

부르동관 압력계의 장점

저렴한 비용

간단한 구성

높은 측정 정확도

다양한 범위에서 사용 가능

심한 진동 적용 및 동압 하중과 함께 사용

부르동관 압력계의 참조 표준

안시 B40.1

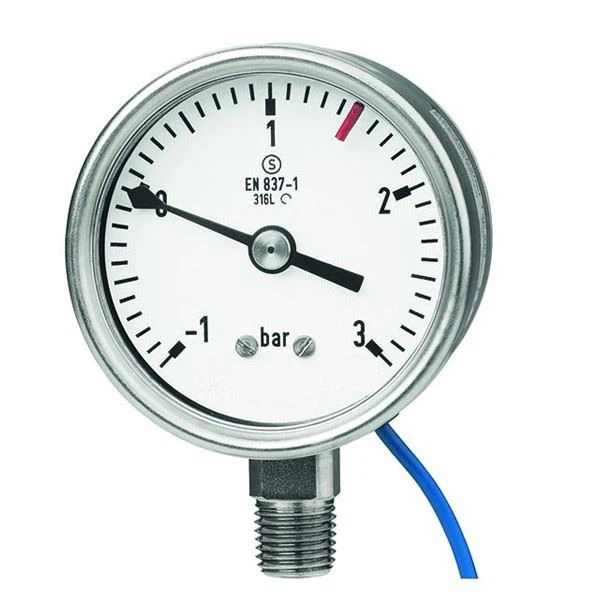

EN837

부르동관 압력계의 작동 원리

이 압력계는 입구 파이프(A)의 파이프라인에 부착됩니다. 입구 파이프는 소켓 블록(B)에 의해 제자리에 고정되고 압력은 부르동관(C)의 고정된 끝으로 흐릅니다. 압력은 C자 모양의 부르동관(D)을 통해 분배됩니다. 이 압력의 결과로 C자 모양이 곧게 펴집니다. 피벗 및 피벗 핀(E)은 부르동관의 움직이는 끝에서 섹터 기어(F)와 직선 운동을 연결합니다. 기어링 시스템으로 인해 부르동관의 움직이는 끝단의 움직임이 증폭되어 매우 작은 압력 변화로 인해 표시기 바늘(G)이 크게 움직입니다. 일반적으로 표시기는 보정된 눈금 위의 원형 경로에서 왼쪽에서 오른쪽으로 이동합니다. 압력이 감소하면 부르동관이 원래 위치로 돌아갑니다.

부르동관 압력계 카테고리

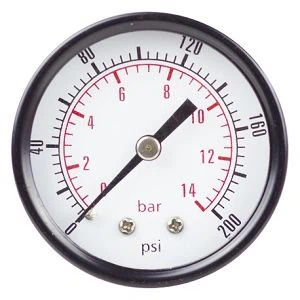

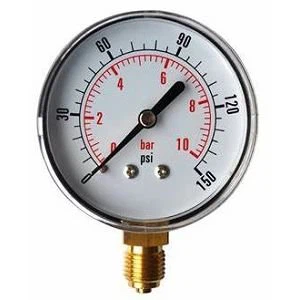

표준 건식 압력 게이지

표준 건식 압력계는 액체, 기체, 증기 또는 진공의 압력을 측정하는 데 적합하며 비결정질 및 비결정질이며 폭발의 위험이 없고 강철 및 구리 합금을 침식하지 않습니다.

공칭 크기	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
압력 범위	{{0}—0 ~ 24bar, 0~1000bar 30inHg - 15000psi
정확성	±1%, ±1.6%, ±2.5%
작동 온도	-20도 --70도
사례	스테인레스 스틸, 스틸, 플라스틱
부르동관	인청동
연결	황동 또는 스테인리스 스틸
움직임	황동 또는 스테인리스 스틸
다이얼	알루미늄, 블랙
창문	유리 또는 플라스틱
실	1/8", 1/4", 3/8", 1/2" PT BSP NPT
연결	1/2", 3/8", 1/4", 1/8" BSP NPT PT

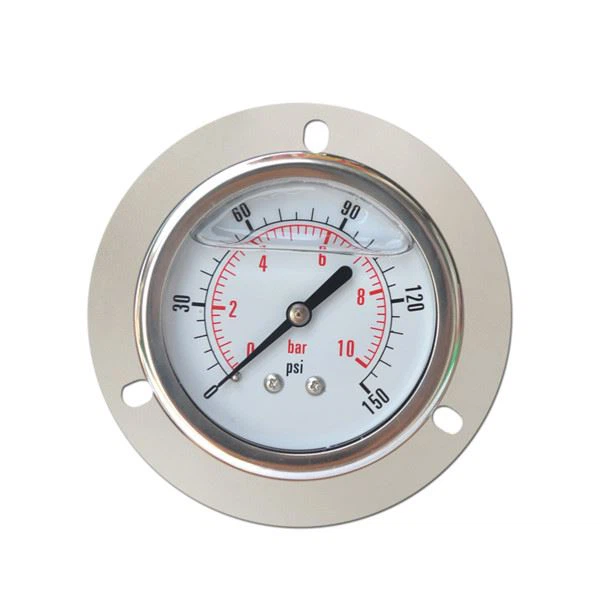

액체 충전 압력 게이지

액체 충전 압력 게이지는 충격 방지 성능이 우수한 댐핑 액체로 채워져 있으며 매체의 압력이 심하게 변화하고 압력 충격이 존재하거나 압력이 갑자기 해제되는 위치에 적합하며 가스 및 액체 등을 측정할 수 있습니다.

공칭 크기	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
압력 범위	{{0}—0막대, 0~1000막대
정확성	±1%, ±1.6%, ±2.5%
작동 온도	-20도 --70도
사례	스테인레스 스틸
반지	스테인리스 강, 총검 유형 또는 주름을 잡은 유형
부르동관	인청동 또는 스테인리스 스틸 60bar 이하: C형 >60bar: 헬리컬 타입
연결	황동 또는 스테인리스 스틸
움직임	황동 또는 스테인리스 스틸
다이얼	알루미늄, 블랙
창문	유리 또는 플라스틱
실	1/8", 1/4", 3/8", 1/2" PT BSP NPT
연결	1/2", 3/8", 1/4", 1/8" BSP NPT PT
채우다	글리세린(표준) 실리콘(옵션)
개스킷/충전 캡	네오프렌 또는 실리카 젤

스테인레스 스틸 압력 게이지

스테인레스 스틸 압력 게이지는 비결정질 및 비결정질이며 폭발의 위험이 없고 강철을 침식하지 않는 액체, 기체 및 줄기 또는 진공의 압력을 측정하는 데 적합합니다.

공칭 크기	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
압력 범위	{{0}—0막대, 0~1000막대
정확성	±1%, ±1.6%, ±2.5%
작동 온도	-20도 --70도
사례	압력 벤트가 있는 스테인리스 스틸
반지	스테인레스 스틸, 총검 유형
부르동관	스테인레스 스틸 60bar 이하: C형 >60bar: 헬리컬 타입
연결	스테인레스 스틸
움직임	스테인레스 스틸
다이얼	알루미늄, 블랙
창문	유리
실	1/8", 1/4", 3/8", 1/2" PT BSP NPT
연결	1/2", 3/8", 1/4", 1/8" BSP NPT PT
채우다	글리세린(표준) 실리콘(옵션)
개스킷/충전 캡	네오프렌 또는 실리카 젤
