지오그리드

video

지오그리드

지오그리드

Geogrid는 주변 토양, 석재 또는 기타 지질 공학적 재료를 관통할 수 있는 충분한 크기의 구멍이 있는 인장 리브의 연결된 병렬 세트로 구성된 일종의 토목 합성 재료입니다. 그들은 일반적으로 옹벽뿐만 아니라 도로 또는 구조물 아래의 하위 기반 또는 하위 토양을 강화하는 데 사용됩니다.

문의 보내기

Product Details of지오그리드

지오그리드 적용

● 공항 보강

● 매립지 보강

● 도로 보강

● 고속도로 보강

● 철도 보강

● 항만 보강

● 베이스 보강

● 아스팔트 보강

● 노반 안정화

● 경사 안정화

● 관개 프로젝트

● 바다매립사업

지오그리드의 장점

◆ 높은 인장강도

◆ 낮은 크리프 변형

◆ 높은 탄성 계수

지오그리드의 종류

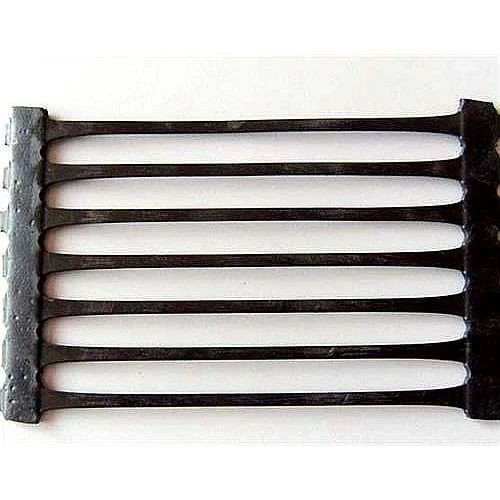

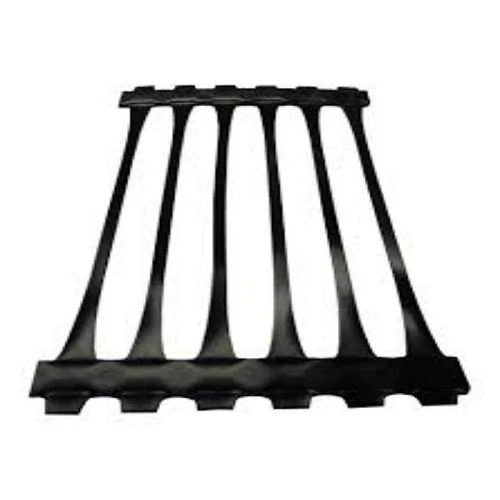

HDPE 단축 지오그리드

롤 너비: 1m 또는 2m, 롤 길이: 100m

단위: 밀리미터

모델	알	에	증권 시세 표시기	증권 시세 표시기	티제이
60PE	460	12	18	1.0	2.7
80PE	460	12	18	1.2	3.3
120PE	460	12	18	1.9	5.2
160PE	460	12	18	2.3	6.2
180PE	460	12	18	2.5	6.4
200PE	460	12	18	2.6	6.5

인덱스 속성	시험 방법	단위	값
인덱스 속성	시험 방법	단위	60PE	80PE	120PE	160PE	180PE	200PE
고분자	-	-	증권 시세 표시기	증권 시세 표시기	증권 시세 표시기	증권 시세 표시기	증권 시세 표시기	HDPE
최소 카본 블랙	ASTM D 4218	퍼센트	2	2	2	2	2	2
인장 강도 @ 2% 변형률	ASTM D 6637	kN/m	16	23	35	47	52	58
인장 강도 @ 5% 변형률	ASTM D 6637	나트/미디엄	31	44	65	93	104	116
궁극의 인장 강도	ASTM D 6637	나트/미디엄	60	80	120	160	180	200
스트레인 @ 궁극의 힘	ASTM D 6637	퍼센트	11.5	11.5	11.5d	11.5	11.5	11.5
접합 효율	GRI GG2-87	퍼센트	93	93	93	93	90	90
굴곡 강성	ASTM D 1388	밀리그램-센티미터	1,400,000	2,300,000	6,000,000	19,000,000	-	-
내구성
자외선 저항	ASTM D 4355	퍼센트	98	98	98	98	98	98
산화 저항	EN ISO 13438	퍼센트	100	100	100	100	100	100
취성	워시도트 T926	-	통과하다	통과하다	통과하다	통과하다	통과하다	통과하다
감소 요인
설치손상감소계수(RFid)	ASTM D5818	-	1.00	1.00	1.00	1.00	1.00	1.00
114-년 설계 수명(RFcr)의 크리프 감소 계수	ASTM D5262	-	2.23	2.23	2.23	2.23	2.23	2.23

PP 단축 지오그리드

롤 너비: 1m-3m, 롤 길이: 50m 또는 100m

단위: 밀리미터

모델	알	에	증권 시세 표시기	증권 시세 표시기	tJ
60피피	530	14	18	0.9	2.3
80피피	530	14	18	1.1	2.6
110피피	530	14	18	1.3	4.0
150피피	530	14	16	1.8	6.3
260쪽	530	14	16	3.0	8.7
300피피	530	14	16	3.4	9.8

속성	시험 방법	값
속성	시험 방법	60피피	80피피	110피피	150피피	260쪽	300피피
인장 강도(kN/m)	ASTM D 6637	60.0	80.0	110.0	150.0	260.0	300.0
연신율	ASTM D 6637	10퍼센트 이하	10퍼센트 이하	10퍼센트 이하	10퍼센트 이하	10퍼센트 이하	10퍼센트 이하
2% 신장 시 강도(kN/m 이상)	ASTM D 6637	17.0	26.0	32	45	94	105
5% 신장 시 강도(kN/m 이상)	ASTM D 6637	35.0	48.0	64	90	185	195

PET 단축 지오그리드

롤 너비: 5.0m 또는 5.2m, 롤 길이: 50m 또는 100m

단위: 밀리미터

모델	조리개 치수	롤 크기(너비 x 길이)
60펫	25 밀리미터 X 25 밀리미터	5.2m X 100m
100펫	25 밀리미터 X 25 밀리미터	5.2m X 100m
200펫	25 밀리미터 X 25 밀리미터	5.2m X 100m
400펫	25 밀리미터 X 25 밀리미터	5.2m X 50m
800펫	25 밀리미터 X 25 밀리미터	5.0m X 50m

속성	시험 방법	단위	값
속성	시험 방법	단위	60펫	100펫	200펫	400펫	800펫
고분자			PVC로 입히는 높은 강인 폴리에스테 털실
궁극의 인장 강도	ASTM D 6637	나트/미디엄	MD:60 TD:30	MD:100 TD:30	MD:200 TD:30	MD:400 TD:50	MD:800 TD:100
스트레인 @ 궁극의 힘	ASTM D 6637	퍼센트	MD:10	MD:10	MD:10	MD:10	MD:13
인장 강도 @ 2% 변형률	ASTM D 6637	나트/미디엄	MD:12	MD:18	MD:36	MD:68	MD:130
인장 강도 @ 5% 변형률	ASTM D 6637	kN/m	MD:30	MD:50	MD:100	MD:160	MD:270
LTDS(120년)	-	나트/미디엄	34	60	121	236	452
조리개 치수	-	밀리미터	25*25	25*25	25*25	25*25	25*25

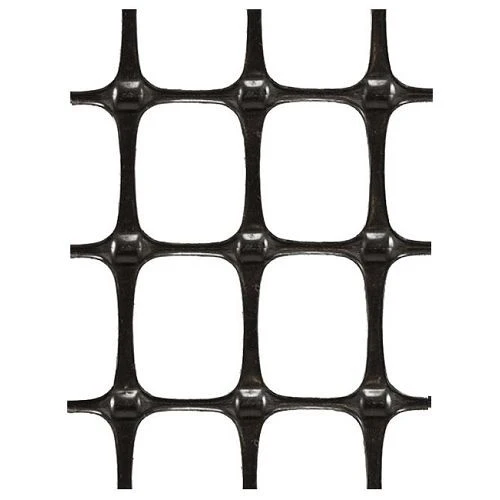

PP 이축 지오그리드

롤 너비: 3.95m 또는 5.95m, 롤 길이: 50m 또는 75m

단위: 밀리미터

모델	알	에	증권 시세 표시기	증권 시세 표시기	tLR	증권 시세 표시기	티제이
1515피피	36	36	2.6	2.6	1.0	0.8	3.1
2020쪽	35	35	2.6	2.6	1.5	1.1	3.5
2525쪽	34	34	2.8	2.8	1.8	1.4	4.2
3030쪽	34	34	3.0	3.0	2.5	1.5	4.9
4040쪽	33	33	3.0	3.0	3.4	2.1	5.5
4545피피	32	32	3.1	3.1	4.1	2.2	5.6
5050피피	30	30	3.1	3.1	4.3	2.5	5.8

속성	시험 방법	단위	값
속성	시험 방법	단위	1515	2020	2525	3030	4040	4545	5050
고분자	-	-	PP
최소 카본 블랙	ASTM D 4218	퍼센트	2	2	2	2	2	2	2
인장 강도 @ 2% 변형률	ASTM D 6637	나트/미디엄	5	7	9	10.5	14	16	17.5
인장 강도 @ 5% 변형률	ASTM D 6637	kN/m	10.5	14	17	21	28	32	35
궁극의 인장 강도	ASTM D 6637	나트/미디엄	15	20	25	30	40	45	50
접합 효율	GRI GG2-87	퍼센트	93	93	93	93	93	93	93
굴곡 강성	ASTM D 1388	밀리그램-센티미터	MD:250,000	MD:750,000	MD:1,000,000	MD:2,000,000	MD:4,800,000	MD:6,000,000	MD:8,000,000
조리개 안정성	ASTM D 7864	mN/도	MD:0.32	MD:0.50	MD:0.65	MD:0.75	MD:0.98	MD:1.05	MD:1.10

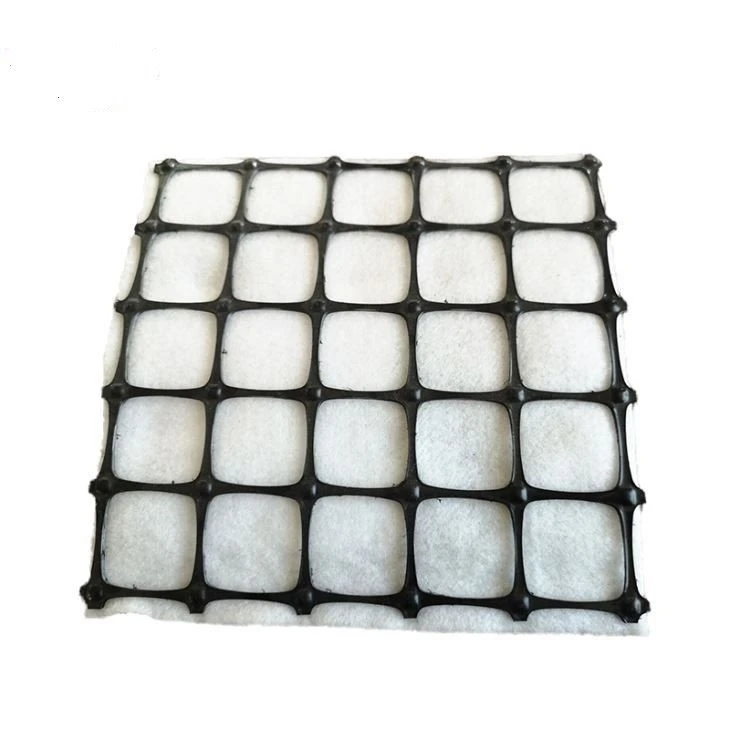

복합 지오그리드

Composite Geogrids는 토양 안정화 및 보강 응용 분야를 위해 특별히 설계된 지오컴포지트입니다. 그들은 Biaxial Geogrid를 부직포 폴리에스터 지오텍스타일에 결합하여 제조됩니다.

롤 폭: 3.9m, 롤 길이: 50m

모델	알	에	증권 시세 표시기	증권 시세 표시기	증권 시세 표시기	증권 시세 표시기	티제이
CG20-200	35	35	2.6	2.6	1.5	1.1	3.5
CG30-200	34	34	3.0	3.0	2.5	1.5	4.9
CG40-200	33	33	3.0	3.0	3.4	2.1	5.5

속성	시험 방법	단위	값
속성	시험 방법	단위	CG20-200	CG30-200	CG40-200
고분자			PP
최소 카본 블랙	ASTM D 4218	퍼센트	2	2	2
인장 강도 @ 2% 변형률	ASTM D 6637	나트/미디엄	7	10.5	14
인장 강도 @ 5% 변형률	ASTM D 6637	나트/미디엄	14	21	28
궁극의 인장 강도	ASTM D 6637	나트/미디엄	20	30	40

고분자			애완 동물
단위 면적당 질량	ASTM D 5261	g/m2	200	200	200
궁극의 인장 강도	ASTM D 4595	나트/미디엄	MD:14 TD:12	MD:14 TD:12	MD:14 TD:12
인장신율	ASTM D 4595	퍼센트	50	50	50
CBR 펑크 강도	ASTM D 6241	N	2300	2300	2300
겉보기 개구부 크기	ASTM D 4751	mm	0.11	0.11	0.11
